声学多普勒流速流量计

一、产品简介

AN-HWDF6 型多普勒流量计是应用于河流、明渠、管道及市政管网等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是在线测量和便携测量的首选产品。

二、工作原理

多普勒流量计原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再乘以渠道的截面积，得到流量信息。

因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。

三、优势特点

体积小巧，被流面小且外形呈流线态，对流态影响小；

采用Modbus 通信协议，利用 RS485 总线进行通信 ；

无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题；

设备全部采用电子设计，宽电压供电，低功耗，无机械部件 ；

具有测量准确、稳定的优点，可靠性高，抗干扰性强；

应用范围广泛，可以在自来水到黄河水的各种水环境中应用。

四、技术参数

测量种类：流速、液位、温度、瞬时流量，累计流量

测量方式：连续在线式

测量原理：流速：声学多普勒法，液位：压力式，流量：速度面积法

流速：量程：0.021m/s~6.50m/s，分辨率：0.000001m/s，精度： ±1.0%±1cm/s

水位：量程：0.03m~10m (可定制) ，分辨率：0.000001m，精度：0.001m

水温：量程：-10℃~60℃ ，分辨率：0.000001℃ ，精度： ±0.5℃

发射频率：2MHz

瞬时流量范围：0.01m³/s~9999m³/s

累计流量范围：0.1m³~999999999m³

工作电压：DC4V~24V

功耗 (DC12V) ：工作模式≤0.8W (电流 65mA) ，待机模式≤≤0.14W (电流 20mA)

响应时间：1s

稳定时间：7s

工作水深：0m~10m

数据更新周期：6s~60s (可调)

外壳材质：PVC

防护等级：IP68

耐腐蚀等级：10 级

外形尺寸：180*50*29mm

线缆长度：标配 10m 导气耐腐蚀线缆 (可定制长度)

输出信号：Modbus RS485

输出信号内容：流速、液位、温度、瞬时流量、累计流量

液体压力要求： 自然环境状态下，1 个标准大气压

可靠性 MTBF：>25000h

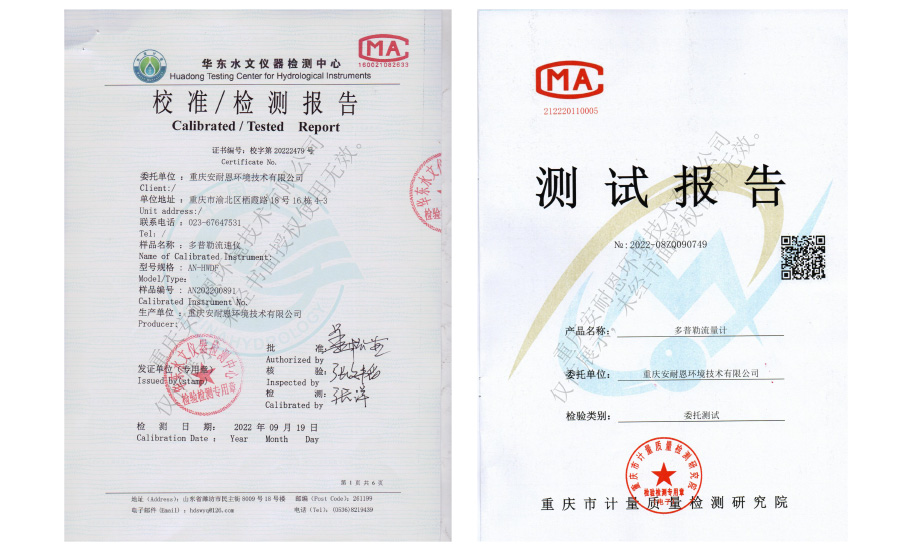

五、三方报告

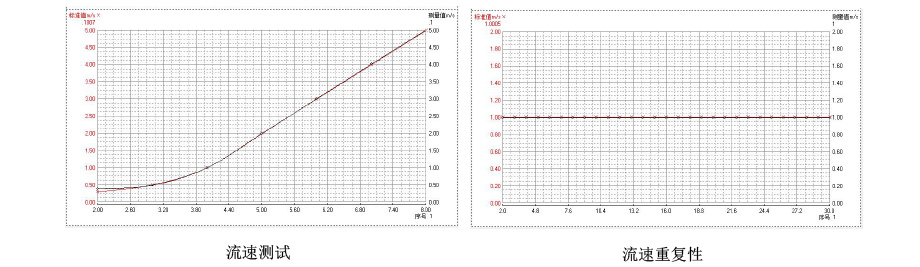

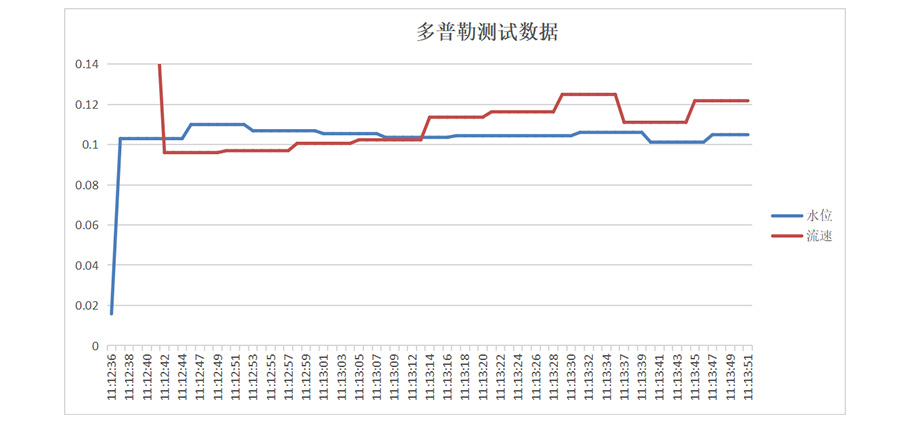

六、测试数据

七、外形尺寸

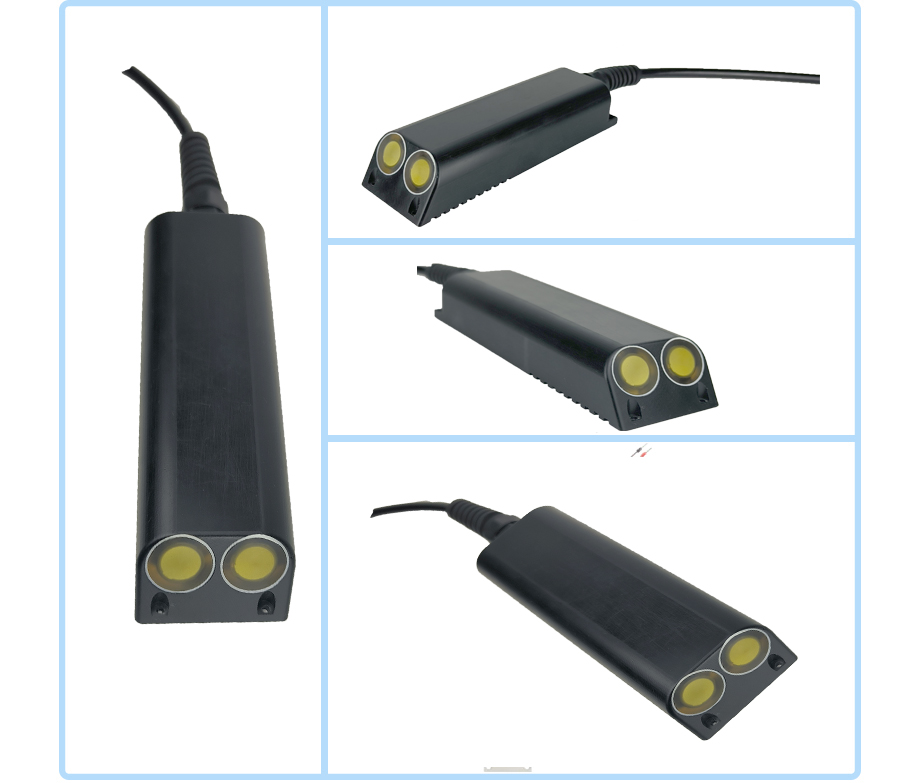

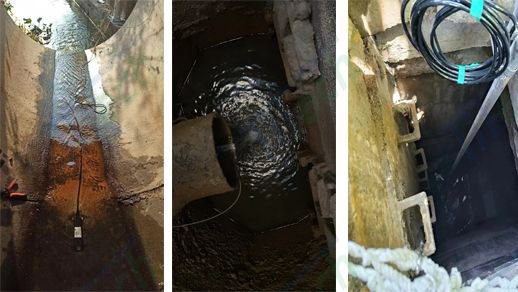

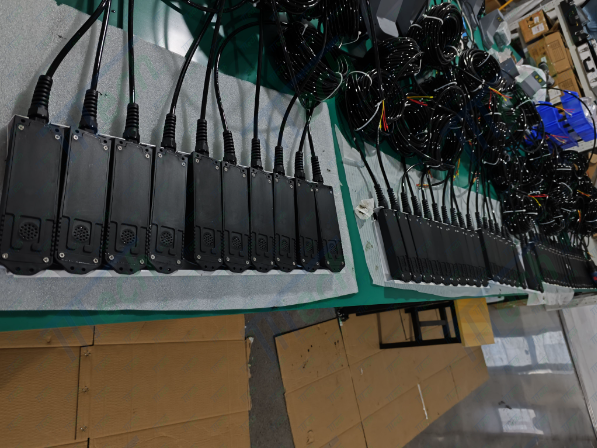

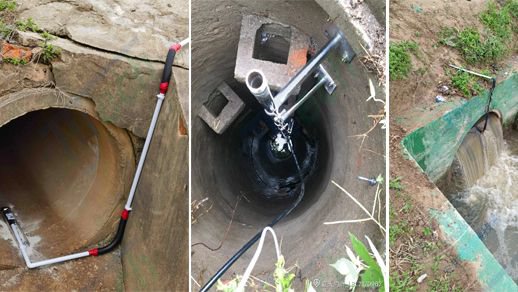

八、产品展示
