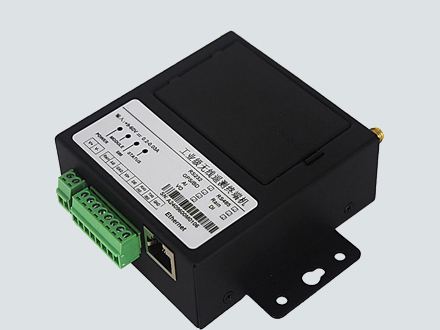

低功耗遥测终端机

一、产品简介

AN-WDAT-WC07工业级无线遥测终端机是基于无线通信技术研发的低功耗工业级无线遥测终端机。产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，实现数据采集、存储、控制、报警、远程传输和远程管理等综合功能。

AN-WDAT-WC07支持RS232(可选RS485)、以太网、翻斗式雨量计、模拟量输入、数字量输入(干、湿接点)、可控电源输出等多种接口，支持内部Flash存储数据，通过5G、4G、NB-IoT、Lora等方式进行组网通信，产品功能强大、性能稳定，可满足水文、水资源、环保、气象及其它多个行业的应用需求。

该产品已广泛应用于山洪减灾、水文、水资源、水污染、环保监测、气象监测等场合。

二、优势特点

√采用国产方案，整机物料国产化率可达100%
√采用完备的防掉线机制，保证数据终端永远在线
√宽温设计（-35～+75℃正常工作）
√宽电源输入（DC 9～60V）
√WDT看门狗设计，保证系统稳定
√支持多中心，1-5 个中心
√触发采集雨量数据
√定时采集水位、雨量、水质和其它数据
√定时上报雨量、水位、流量、水质和其它数据
√预警触发加报雨量、水位、流量、水质和其它数据
√本地存储雨量、水位、流量、水质和其它数据
√远程召测当前雨量、水位、流量、水质和其它数据
√远程查询本地历史数据
√本地导出历史数据
√支持图片抓拍功能
√支持本地人工置数功能
√通过5G/4G网络进行数据通讯、短信方式进行数据备份
√支持多种水文、水资源和环保规约
√支持GPS/北斗功能（可选）

三、技术参数

接口描述
串口： 1个RS232(或1个RS485）
串口形式：8PIN工业端子，3.5mm间距
网口：1个10/100M以太网接口
网口形式：标准RJ45
天线接口：标准SMA阴头接口，特性阻抗50 欧
SIM/UIM卡接口：标准翻盖式卡座接口
电源接口：内置电源反相保护和过流、过压保护
电源接口形式：2pin工业端子，3.81mm间距
复位按钮：长按此按钮20-30s，可将设备的配置参数恢复为出厂默认值
调试接口：USB Type-C接口，可与PC直连调试
指示灯：具有POWER、MODULE、SIM、STATUS指示灯。另主板上还有RUN和以太网口LINK指示灯
雨量计接口：1个翻斗式雨量计接口
ADC接口：1路模拟量输入接口，支持4-20mA或0-5V
DI接口：1路数字量输入接口（光隔离）
电源输出：1路受控输出电源（额定输出电流1A，内置过流保护）

电气参数
供电范围：DC 9～60V，推荐12VDC
通信电流1(4G)：<100mA@12VDC(串口以100B/S速率与中心相互通信)
通信电流2(5G)：<160mA@12VDC(串口以100B/S速率与中心相互通信)

环境参数
工作温度：-35～+75ºC（-31～+167℉）
储存温度：-40～+85ºC（-40～+185℉）
相对湿度：95%(无凝结)

机械参数
外形尺寸：110x85x32mm（不包含配件）
重量：312g（不包含配件）

支持频段
5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/ 66/71/77 /78/79
TDD-LTE:B38/39/40/41和B61/62（专网）
FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28
WCDMA:850/900/1900/2100MHz
TD-SCDMA:1880-1920/2010-2025MHz(A/F)
CDMA2000 1x/ EVDO Rev. A:800/1900MHz
GSM/GPRS/EDGE:850/900/1800/1900MHz
CDMA:800/1900MHz

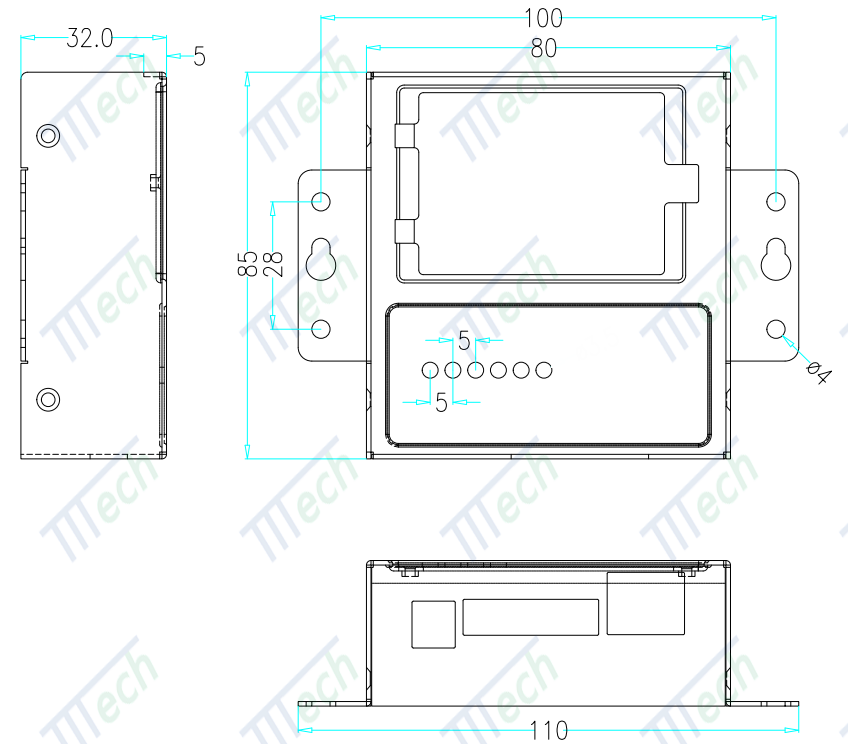

四、外形尺寸
