雷达水位计 24GHz微波雷达

一、产品简介

AN-HWRWL40型雷达水位计产品为我司自主研制的一款非接触式水(物)位探测设备，可用于监测江河、湖泊、水库水位及辅助水处理作业。本雷达水位计工作在24GHz ISM频段，采用FMCW调制方式，可全天候实时探测水体水位信息，不受气候、温度、水面水汽及水中污染物影响。产品内置高效的数据处理算法，确保产品测量结果的高精度。本产品提供三种标准物理电路接口：RS232、RS485(默认)、4～20mA。

二、工作原理

雷达水位计是一款采用高频微波雷达技术的水位计，通过传感器发射电磁波照射水面并接收回波，由此分析获得水面至电磁波发射点的距离、方位等信息。该产品可有效的辅助监控水位变化状态，实现了水位计向高精度（毫米级）、高可靠性、安装简便的技术跨越；自带水面波动滤波算法，为监测单位提供更加精确稳定的水位信息，相比传统雷达液位计具有精度高、功耗低、体积小等优势。

三、优势特点

FMCW调频连续波模式

非接触式测量、安全低损、维护少、不受泥沙等影响；

全天候工作，不受温度影响，抗干扰能力强

测量运行和休眠模式相结合，节能降耗

多种接口方式提供，便于接入平台系统

IP67防水设计，适用各种野外环境

外观小巧紧凑，超高性价比

安装简单，土建量少

四、技术参数

测量范围：400～40000mm

测量精度：≤±1cm

分辨力：4mm

测量时间：300～20000ms

测量间隔：0～30000s

数据格式：9600，n，8，1

通信接口：RS-485/RS-232/4～20mA

通讯协议：自定义ASCII/MODBUS

天线样式：平面微带阵列天线， 11°× 11°

发射频率：24.005～24.245GHz

工作电压：+7～28VDC

工作电流：工作模式，工作电流 ≤ 150mA@12V，低功耗（休眠）模式，工作电流 ≤ 1mA@12V

工作温度：-40 ~60℃

防护等级：IP66

外形尺寸：110×110×43 (mm)

外壳材料：前盖赛钢(白)，后盖铝合金(黑)

五、外观尺寸

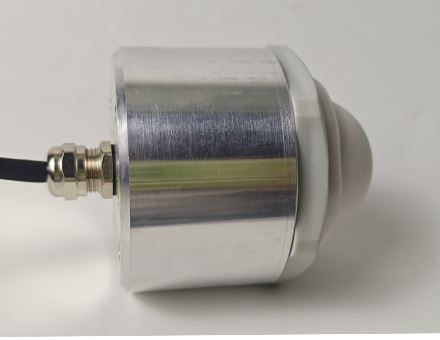

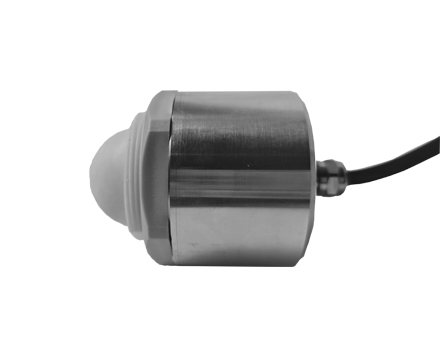

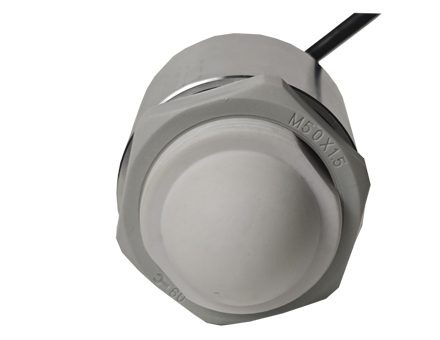

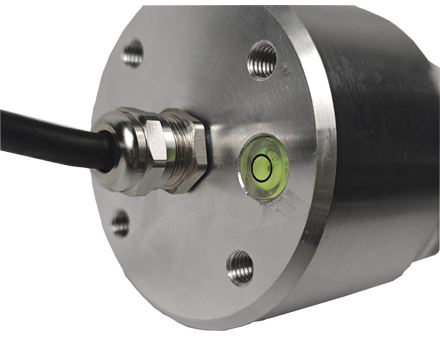

六、产品展示

七、安装配件
