AN-PDF01型便携式多普勒流量计外接配套的AN-HWDF6型多普勒流量计，内存有梯形、矩形、圆形等渠道剖面模型，可以方便计算出常见渠道的流量、通过温度传感器测得水温、压力传感器测得水深。
壳体采用PVC 塑料，能够有效防水密封。内部采用12V充电电池供电。
二、工作原理
多普勒流量计原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再乘以渠道的截面积，得到流量信息。
因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。
三、优势特点
》一体化设计，内置多种传感器可同时测得流速，液位，温度等数据。
》读数直观，可直接读取流速、液位、流量、累计流量等数据。
》采用多普勒原理测流速，可满足低流速，低液位条件工作。
》无机械转子结构，不扰乱流场，流态。
》可测量瞬时流量和累积流量。
》数字信号处理层面采用快速傅里叶变换算法，测量数据稳定可靠。
》操作简单、使用简单快捷。
四、技术参数
流量计：
》测量种类：流速、液位、温度、流量
》测量方式：在线式
》测量原理：声学多普勒法，速度面积法
》流速：量程：0.021m/s～6.00m/s，精度：±1.0%±1cm/s，分辨率：0.01m/s
》水位：量程：0.03m～10m（可定制100m）
》水温：量程：-10℃～60℃，精度：±1℃
》瞬时流量范围：1L/s～99.99m³/s
》累计流量范围：0.1m³～999999m³
》工作电压：DC7.2V～24V
》功耗（DC12V）：工作模式≤0.8W（电流65mA），待机模式≤≤0.14W（电流20mA）
》工作水深：0m～10m
》数据更新周期：6s～60s（可调）
》防护等级：IP68
》耐腐蚀等级：10级
》外形尺寸：180*50*29mm
》线缆长度：标配10m（可定制长度）
》输出信号：Modbus RS485
》输出信号内容：点流速、瞬时流量、水位、温度
》液体压力要求：自然环境状态下，1个标准大气压
》可靠性 MTBF：>25000h
手持仪：
》显示：全彩58x45mm液晶显示
》测量种类：流速、液位、温度、流量、累计流量
》存储：32M
》接口：2个，充电口，传感器连接口
》通讯：蓝牙
》按键：全数字键盘
》设置：可选择不同形状渠道
》采样间隔：默认1s/次，可设置间隔
》站点设置：可设置站点编号
》数据查询：支持查询历史数据
》内置电池：12V/2200mA可充电电池
》续航时间：约24小时
》外形尺寸：200×90×33mm
》测量支架：不锈钢材质，60cm×5段

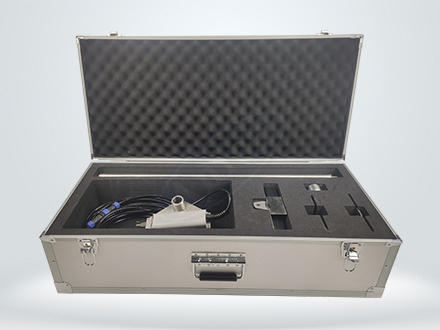

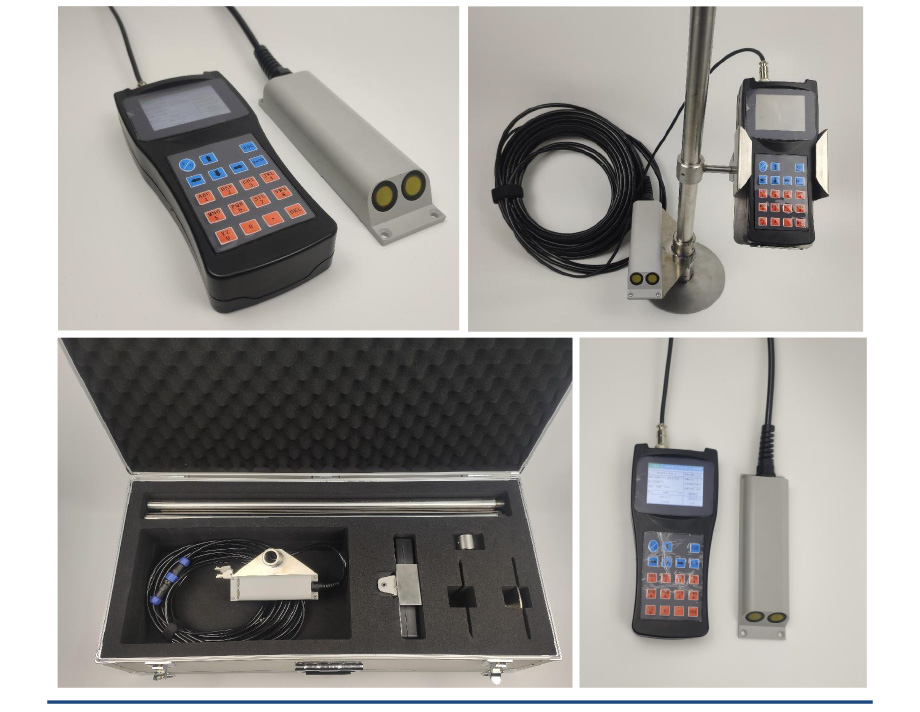

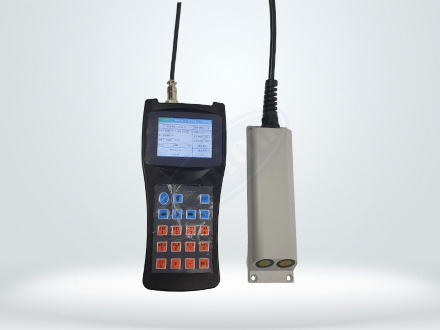

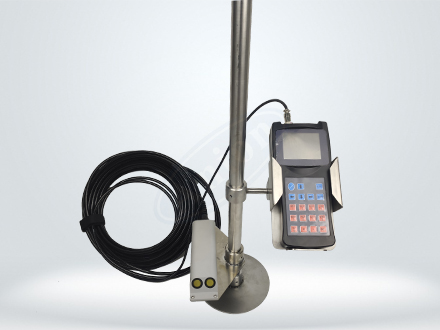

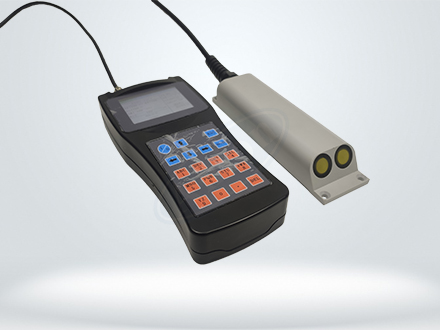

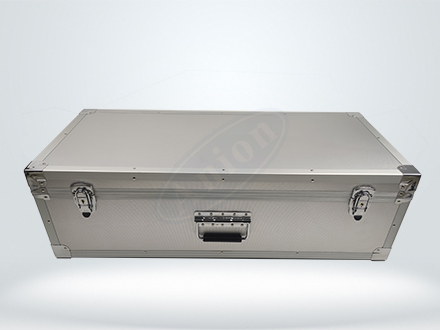

五、产品展示
