雷达流量监测系统是以流量监测仪器为核心，运用现代传感技术、自动测量、自动控制技术、计算机应用技术和通讯网络等组成的综合性在线自动监测系统。本系统主要由：雷达流量传感器、数据处理主机、数据传输系统、应用层等部分组成。传感部分是信息化的基础，主要实现城区水雨情采集和排水过程监测监控；测量主机主要实现站点编辑、断面输入、各类数据汇集、存储、管理和计算；远程传输系统主要是通过RTU所进行的数据传输功能，对所关心的数据进行上传至数据中心；应用层在信息资源中心的基础上提供综合信息服务、工程运行维护管理和信息展示等功能，为明渠流量信息化提供科学依据。
非接触式测量：不受温湿度、压力、风或其他环境条件以及污水腐蚀、泥沙等影响。
安装步骤简单，上电即工作无需调试；
超低功耗，太阳能供电可连续阴雨天气下正常工作，亦可选择市电供电；
多参数测量：适用于多种测量条件，可输出流速、水位、流量等测量数据。
标准通讯接口：可设定标准数据通讯接口RS485。
高等级防护：IP68防护、防雷、防反接设计，适用于各种野外环境。
低功耗设计：低功耗、高可靠性、免维护。
自带水位滤波算法：数据精确稳定，不受水面波动和漂浮物影响。
三、系统架构

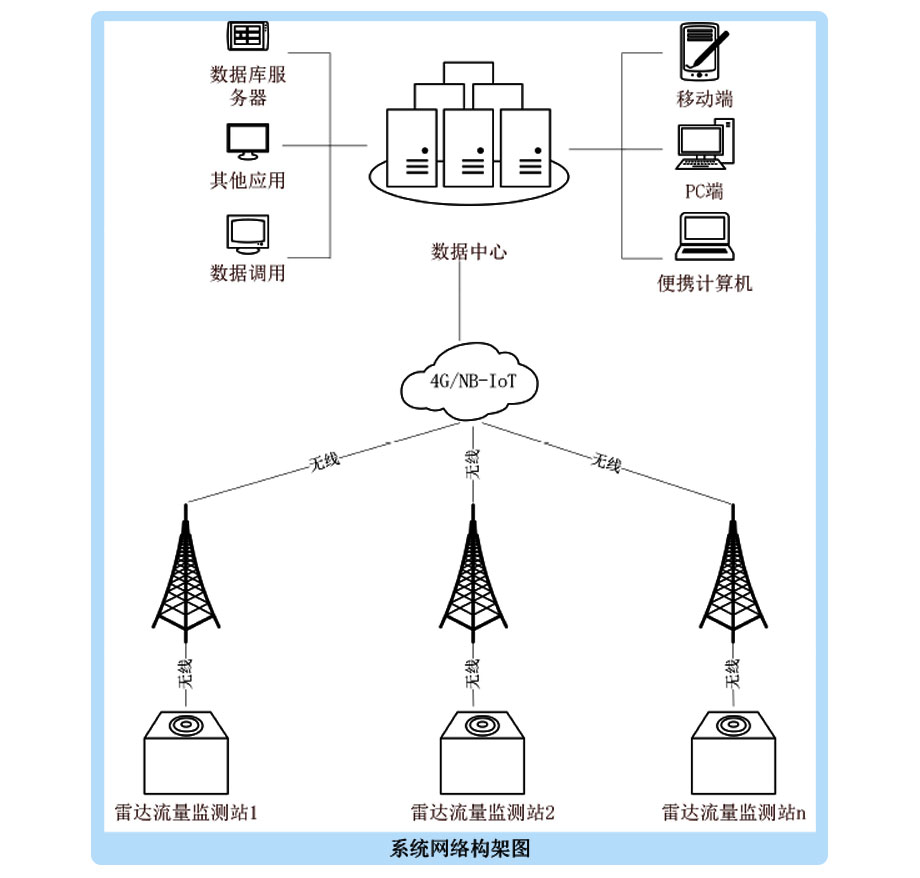

雷达式流量监测系统由下至上分为数据采集单元、数据处理单元、数据传输单元和监控中心数据服务平台组成。由雷达流量计测量流体的流速、水位等数据，结合断面参数计算出断面流量；遥测终端机（RTU）将数据通过GPRS/4G/NB-IoT无线网络通讯技术传输至流量监测中心，监测中心可实时对现场数据可视化监测，实现系统运行无人值守、有人管理的模式。如下图：

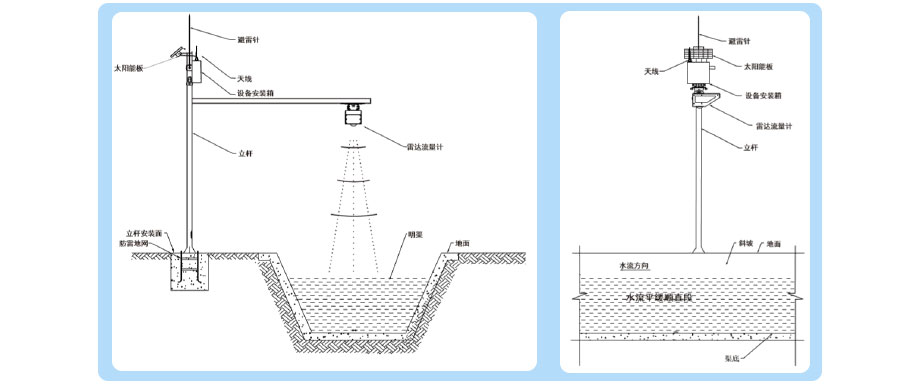

根据现场实际情况，可采用立杆方式建设站点，将组装好设备和蓄电池（非市电条件）的设备箱和太阳能板等固定立杆上，通讯天线固定安装到设备箱上。安装效果示意图如下图所示：
六、通讯方式
4G/NB-IoT等无线网络通讯技术已经非常成熟，完全可以满足本项目数据通讯的需要，所以信息采集与传输系统的通信网络选择4G/NB-IoT等无线网络通讯的方式进行。
七、云平台功能
权限管理：可根据其权限对监测设备信息进行更改、删除、添加等操作。
实现数据浏览访问、导出下载，以及对监测数据查询。数据查询时长大于3年。

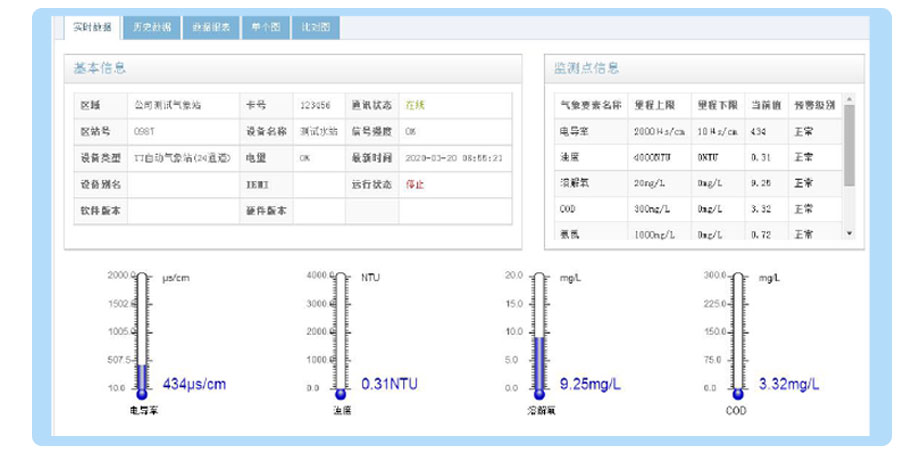

实时数据：平台能够显示监测点的实时数据；

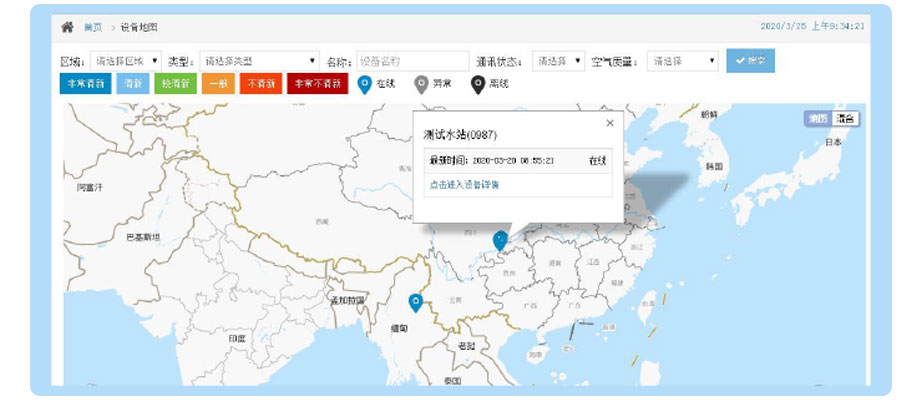

设备地图：各个监测数据和仪器信息通过地图实时；
环境监测云平台可查看通讯卡卡号、仪器与平台的通讯状态、信号强度、仪器电量等功能
历史数据查询：可查询某个监测点的历史数据，通过报表展现，报表可导出为EXCEL文件或直接打印。
数据查询：按条件查询各个设备的各项参数，如设置查询数值范围，日期，报警值等；可统计时、日、月极值平均值。
数据报表：可分析统计展现各监测点通道的数据月报表，支持EXCEL导出；
远程录入：远程数据补录：可从现场终端读取最近1个月的历史数据进行补录处理；
电脑录入：将EXCEL格式数据导入并存储到数据库。

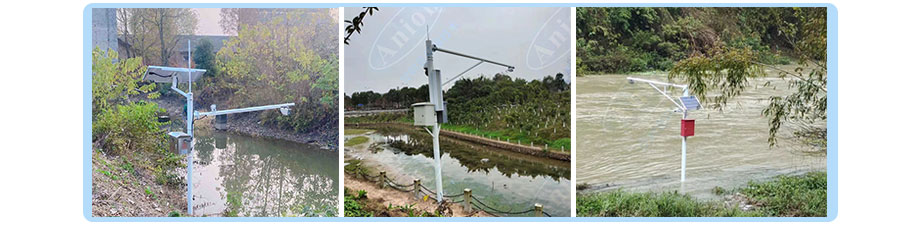

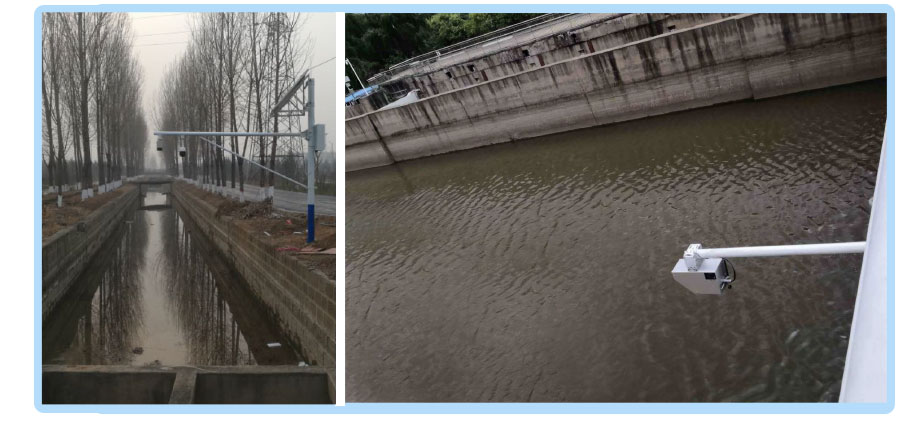

八、案例展示
